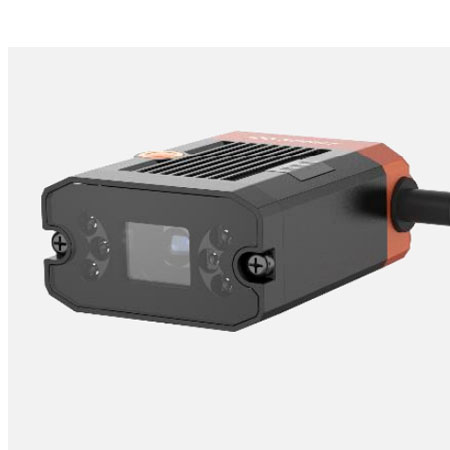

MV-SCB003EM 視覺傳感器內部植入高精
度定位與測量算法,可實現計數、有無、
測量等功能。可通過 SCMVS 進行監視和
操作,通過 RS-232、以太網輸出工具結果,
通過 IO 與上下游工序配合。支持視覺工具
多種結果輸出以及自定義結果文本輸出。
訂貨型號:
8 mm 焦距視覺傳感器:MV-SCB003EM-08S-WBN
12.4 mm 焦距視覺傳感器:MV-SCB003EM-12S-WBN
14.8 mm 焦距視覺傳感器:MV-SCB003EM-15S-WBN
海康MV-SCB003EM-08S-WBN 40萬像素視覺檢測傳感器特點:
采用嵌入式硬件平臺,可進行高速的圖像處理
植入高精度定位、測量算法,可實現計數、有無、測量等功能
IO 接口豐富,可接入多路輸入、輸出信號
狀態指示燈豐富,可實時查看設備狀態,方便調試與維護
光源設計巧妙,確保照明區域亮度均勻
支持 RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多種通訊模式
??礛V-SCB003EM-08S-WBN 40萬像素視覺檢測傳感器參數:
型號 參數 | MV-SCB003EM-08S-WBN | MV-SCB003EM-12S-WBN | MV-SCB003EM-15S-WBN |
| 40 萬像素 1/2.9" 視覺傳感器 |
工具 |
視覺工具 | 計數:斑點計數、邊緣計數、圖案計數 有無:圓有無、直線有無、斑點有無、邊緣有無、圖案有無定位:位置修正 邏輯:條件判斷、邏輯判斷、字符比較、變量計算 測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測 識別:字符識別、注冊分類 |
方案能力 | 支持方案導入/導出,最多可存儲 8 個方案,40 個模塊 |
通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP |
相機 |
傳感器類型 | CMOS,全局快門 |
像元尺寸 | 6.9 μm × 6.9 μm |
靶面尺寸 | 1/2.9" |
分辨率 | 704 × 540 |
最大采集幀率 | 60 fps |
動態范圍 | 74 dB |
信噪比 | 41 dB |
增益 | 0 ~ 15 dB |
曝光時間 | 16 μs ~ 1 sec |
像素格式 | Mono 8 |
黑白/彩色 | 黑白 |
電氣特性 |
數據接口 | Fast Ethernet(100Mbit/s) |
數字 I/O | 17-pin M12 接口提供供電、以太網、數字 IO、串口功能:包含 1 路輸入(Line2), 2 路可配置 I/O(Line0/1),1 路輸出(Line3);1 路 RS-232 支持通過側面按鈕觸發設備 |
供電 | 12 ~ 24 VDC |
最大功耗 | 22 W@24 VDC |
結構 |
鏡頭接口 | M12-mount,手動調焦 |
焦距 | 8 mm | 12.4 mm | 14.8 mm |
鏡頭罩 | 透明鏡頭罩 |
光源 | 白光 |
指示燈 | 電源指示燈 PWR,網絡指示燈 LNK,狀態指示燈STS |
外形尺寸 | 46 mm × 57.6 mm × 25 mm |
重量 | 約 220 g |
IP 防護等級 | IP65 |
溫度 | 工作溫度 0 ~ 50℃,儲藏溫度-30 ~ 70℃ |
濕度 | 20% ~ 95%RH 無冷凝 |
一般規范 |
軟件 | SCMVS |
認證 | CE,KC |
??礛V-SCB003EM-08S-WBN 40萬像素視覺檢測傳感器應用:
3C,食藥品,汽車零配件
