當前位置: 首頁 > 解決方案 > pcb電路板掃碼 > 半導體/集成電路PCB掃碼 > 半導體/集成電路PCB掃碼

半導體/集成電路PCB掃碼

元器件金屬材質上的條碼大多會有反光、對比度低、小碼等讀碼難題,可利用圖像處理功能,偏光鏡除去反射,實現穩定讀取。半導體芯片、電路板會遭遇底色、材質、大小各不同的讀碼難題,有什么解決方案?


PCB加工流程行業

PCB板工序名稱

PCB形態、特點

碼讀取形式

光源顏色

中粗化

薄銅板(原始形態)

流水線

白色(上板機)及

紅色(收板機)

超粗化

PCB板上覆蓋灰色貼膜

流水線

白色(上板機)及

紅色(收板機)

曝光

PCB板偏深色貼膜

流水線

紅色

機械臂

外層DES

曝光后PCB板經過腐蝕

流水線

紅色(上板機)及

白色(下板機)

AOI視覺檢測

曝光后PCB板經過腐蝕

機械臂

白色

棕化

DES后的PCB板變色或加厚

流水線

白色

層壓

PCB先噴上水溶性碼, 后續洗掉之后再打上常規DM碼

流水線

白色→紅色

沉銅除膠

PCB板經過電鍍

流水線

白色

外層干膜

棕化過的PCB板

流水線

白色

外光貼膜

PCB板上覆蓋灰色貼膜

流水線

紅色

阻焊

PCB會噴上一層薄厚不一的油墨

流水線

白色(上板機)及

紅色(收板機)

鉆孔

薄鋁片/PCB板

人工

白色

內AOI

DES后的PCB板變色

人工

白色

層壓內圍

深棕色,

并且底面放置黃色PP

人工

白色

層壓外圍

PCB板/棕化過的PCB板

流水線

白色


PCB讀碼行業特點

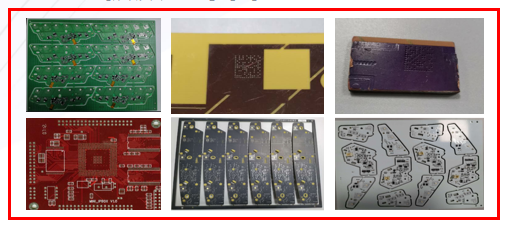

PCB板顏色豐富


PCB行業應用區分成品PCB表面讀碼,以及PCB加工材料及工序讀碼


打碼工藝多


PCB車間激光鐳雕碼居多,也有部分噴墨碼,標簽碼多用在后段包裝

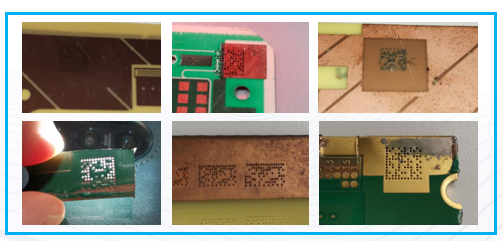

多種碼形態多樣


常見:氧化、陰陽、低對比、過曝、臟污、堵孔、破損


艾韋迅PCB電路板掃碼案例:

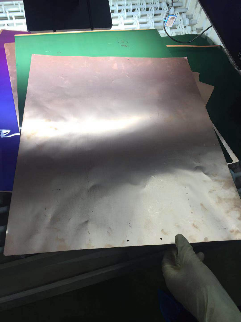

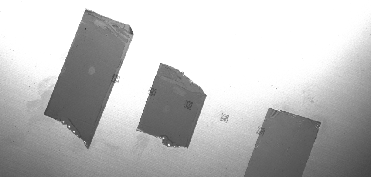

一、裸銅板讀碼:

image.png image.pngimage.png

項目情況:

應用需求:PCB前端裸銅板表面二維碼識別;

應用難點:表面反光以及其他物質干擾;

打碼工藝:激光雕刻;

IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼

應用方案:

產品選型:IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼

應用效果:可穩定識別正常碼以及部分干擾情況下碼;

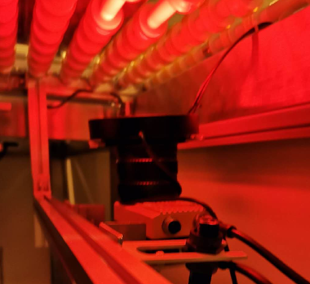

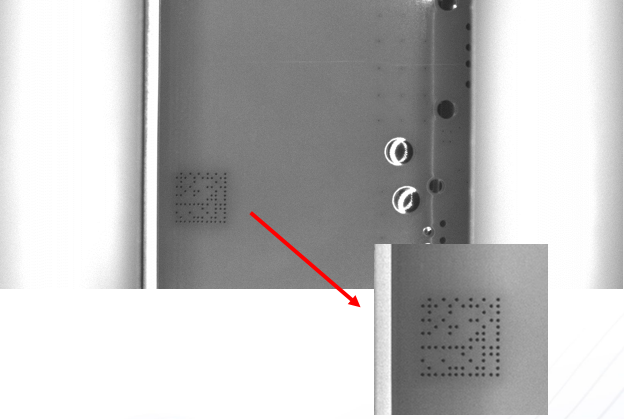

二、內層干膜讀碼:



項目情況:

應用需求:內層干膜動態讀碼;

應用難點:反光嚴重;

打碼工藝:激光雕刻;

IVY-7500M工業級固定式智能掃碼器,大視野遠距離高速動態流水線掃碼

應用情況:

產品選型:IVY-7500M-600工業讀碼器,紅色光源;

應用效果:IVY-7500M-600工業讀碼器+紅色環光+偏振外罩,動態讀碼,良率 99%以上;

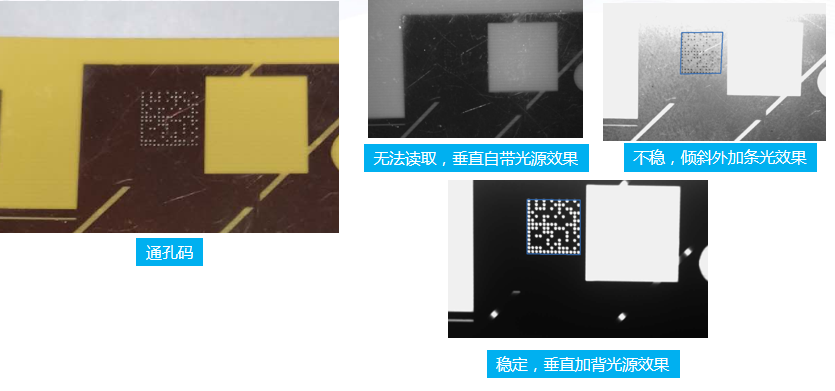

三、通孔碼讀碼:

image.png image.png

項目情況:

應用需求:PCB通孔碼識別;

應用難點:打光條件要求較高;

打碼工藝:打通孔;

IVY-7500PM 工業級固定式智能讀碼器

             IVY-7500PM 工業級固定式智能讀碼器

應用方案:

產品選型:IVY-7500PM 工業級固定式智能讀碼器

應用效果:工業讀碼器XXX+背光源,動態讀碼,良率 99%以上;

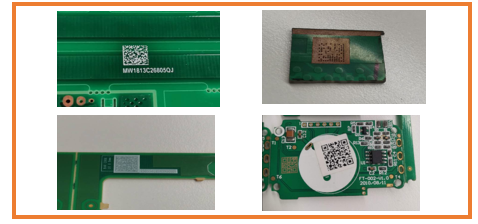

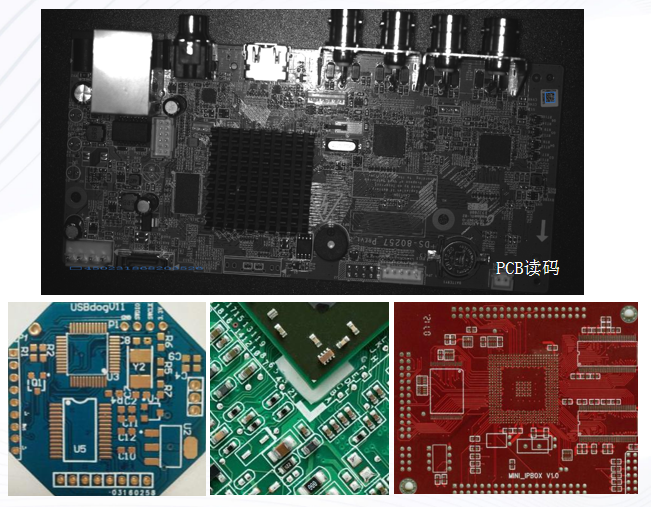

四、成品PCB電路板讀碼:


項目情況:

應用需求:電子器件的PCB板,F(xiàn)PC器件的表面碼識別;

應用難點:PCB紋理復雜,視野覆蓋范圍大,且PCB顏色較多,紅色,藍色,綠色等;

打碼工藝:多激光刻印碼和標簽碼,二維碼和一維碼均存在;


應用方案:

產品選型: IVY-7500M系列工業級固定式智能掃碼器+KF鏡頭+條形光源;

應用效果:

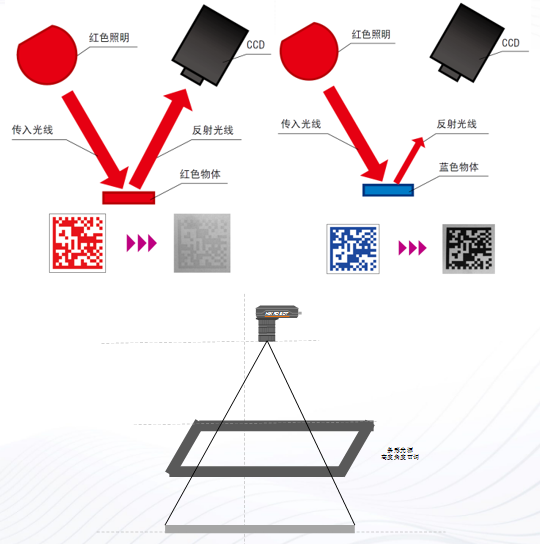

    (1)用不同色光源應對不同材質及顏色的PCB&FPC,突出畫面質量;

    (2)大視野范圍可用大分辨率相機配KF鏡頭實現;

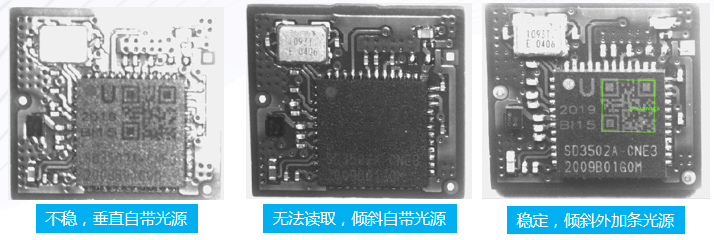

五、IC芯片封裝讀碼:


項目情況:

應用需求:芯片表面封裝讀碼;

應用難點:碼尺寸小,對比度低;

打碼工藝:噴墨,激光雕刻;


應用方案:

產品選型:IVY-7500M系列工業級固定式智能掃碼器,外部紅條光;

應用效果:動態穩定識別;


電子行業的PCB板刻碼掃描應用中,固定式讀碼器能夠快速、準確地讀取和解碼PCB板上的二維碼信息,并傳輸?shù)胶蠖讼到y(tǒng)進行分析處理。工業讀碼器能夠在電路板的掃描和識別過程中快速準確地完成任務,大大提高生產效率和生產線吞吐量。
