SEUIC東大集成X4mini超小型固定式讀碼器特點:

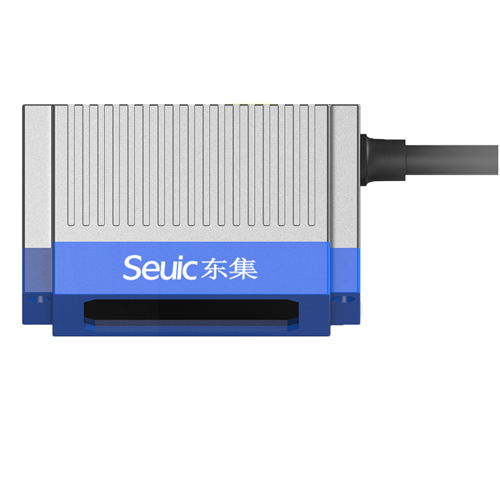

超小型外觀設計:
狹小空間設備集成;
超小尺寸設計 45mm * 27mm * 30mm。
高性能,無懼微縮條碼:
百萬像素帶全局快門的CMOS傳感器,識別微縮型二維碼。
全方向,場景化靈活安裝:
適宜90度垂直安裝固定,物體表面反光,X4 mini 垂直讀取也能輕松應對。

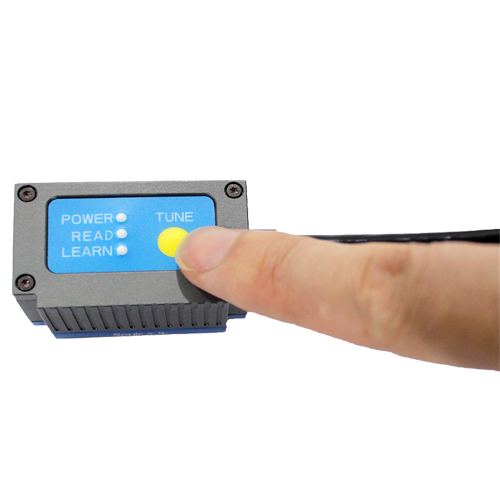

人機交互友好:
鍵快速協調按鈕 ,脫機調試更輕松。
SEUIC東大集成X4mini超小型固定式讀碼器參數:
一、性能、物理及使用環境參數
類型 標準型
圖像傳感器 帶全局快門的CMOS傳感器 1280x800

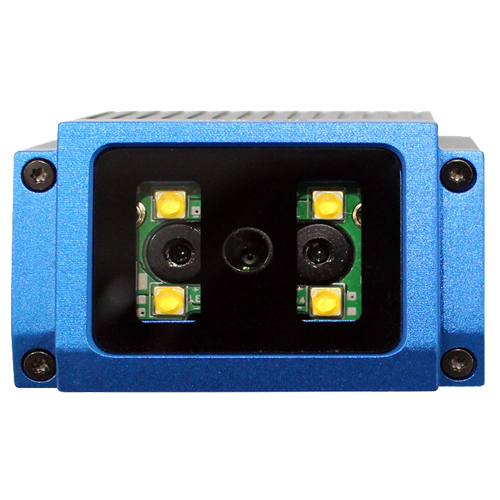

照明光源 高亮度白色LED
瞄準器 激光雙點定位瞄準器 650nm, ClassII
幀率 最高可達60幀/秒
可讀取條碼類型
一維碼 所有標準一維條碼
二維碼
DataMatrix(ECC200)、QR code 、Micro QR、PDF417、
MicroPDF417、Maxicode、Aztec 等
郵政碼 英國皇家郵政、日本郵政、Planet、Postnet等
讀取方向 支持全向讀取任意方位條碼
識別精度
一維碼:3.3mil(SR)
二維碼:4.5mil(SR)
5mil DM code 50mm ~ 120mm
10mil DM code 30mm ~ 180mm
視場范圍
(典型焦距)
50mm 焦距:38.3mm x 21.4mm
140mm 焦距:170mm x 67.7mm
數字輸入 2路輸入
數字輸出 2路輸出
通訊接口 USB、RS-232

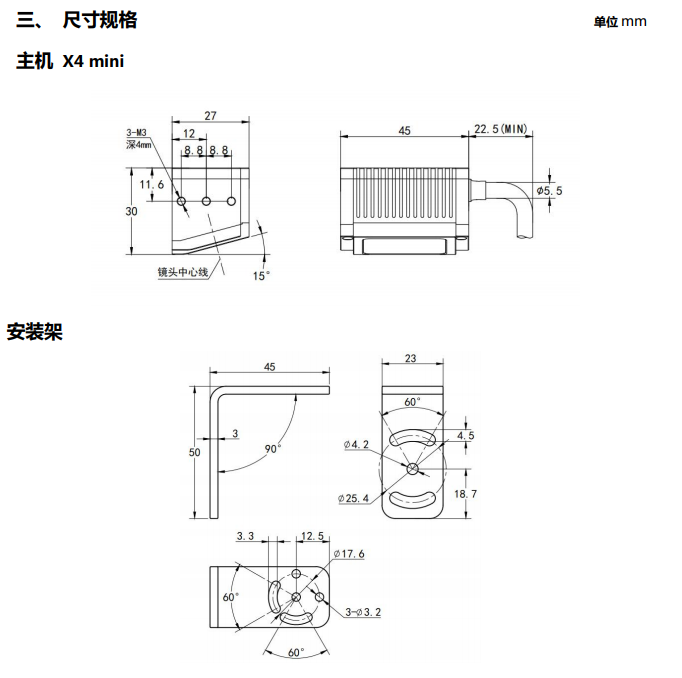

尺寸 45mm x 27mm x 30mm
重量 約 130g(含線纜)
工作溫度 0℃至50℃
儲存溫度 -20℃至70℃
濕度 5% to 95% RH 無凝露狀態
防護等級 IP65
外殼材料 鋁合金
電源/功耗 5~24V DC
靜電放電(ESD) ±15kV 空氣放電,±8kV 直接放電
配置編程
“Tune”一鍵智能學習調整
USB Serial 和 RS232 命令配置
快速掃描配置
二、型號配置說明
型號 鏡頭類別 窗口朝向 光源類別 瞄準器 通訊接口
X4mini-1SR- 0W21 標準鏡頭 垂直開窗
白色高亮
LED
激光雙點瞄
準器
USB/RS232
X4mini-1SR- 0R21 標準鏡頭 垂直開窗
紅色高亮
LED
激光雙點瞄
準器
USB/RS232
四、 外部設備和配件
標準配件 5V電源適配器×1 、L型安裝架×1 、安裝固定螺絲x4、快速使用手冊x1
可選配件
USB通訊線纜CBL-D131-U1-02S
RS232通訊線纜CBL-D131-R1-02S
