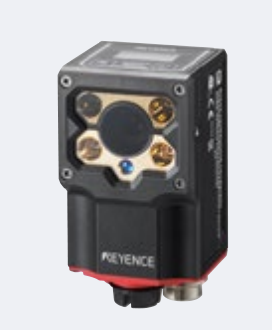

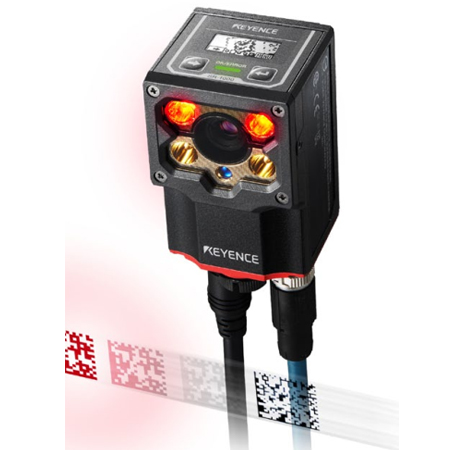

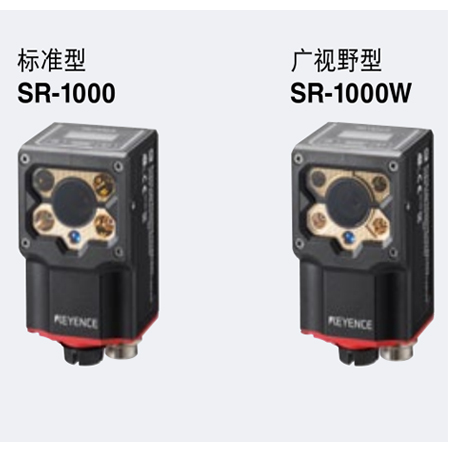

型號 | SR-1000 | SR-1000W |
類型 | 標準型 | 廣視野型 |
接收器 | 傳感器 | CMOS 圖像傳感器 |
像素?cái)?shù) | 1280 x 1024 像素 |
對焦 | 自動*1 |
發射器 | 光源 | 高亮度紅色 LED |
指示器光源 | 高亮度綠色 LED |
讀取規格 | 支持的符號 | 二維碼 | QR、MicroQR、DataMatrix (ECC200)、GS1 DataMatrix、PDF417、Micro PDF417、 GS1 Composite (CC-A,CC-B,CC-C) |
條形碼 | CODE39、ITF、2of5 (Industrial 2of5)、COOP 2of5、NW-7 (Codabar)、CODE128、 GS1-128、GS1 DataBar、CODE93、JAN/EAN/UPC、 Trioptic CODE39、CODE39 Full ASCII、Pharmacode |
最小分辨率 | 二維碼 | 0.063 mm | 0.082 mm |
條形碼 | 0.082 mm |
讀取距離 | 110 至 1000 mm | 50 至 600 mm |
讀取查看范圍 | 122 x 97 mm (400 mm 時的典型示例) | 257 x 206 mm (400 mm 時的典型示例) |
輸入/輸出規格 | 控制輸入 | 點數 | 2 點 |
輸入格式 | 雙向電壓輸入 |
最大額定值 | 26.4 VDC |
最小ON電壓 | 15 VDC |
最大OFF電流 | 0.2 mA 或更低 |
控制輸出 | 點數 | 3 點 |
輸入格式 | 光 MOS 繼電器輸出 |
最大額定值 | 30 VDC |
最大負載電流 | 1 個輸出 : 50 mA 或更低,共計 3 個輸出 : 100 mA 或更低 |
OFF時泄露電流 | 0.1 mA 或更低 |
ON時殘余電壓 | 1 V 或更低 |
Ethernet | 通信規格 | 符合 IEEE 802.3 10BASE-T/100BASE-TX |
支持的協議 | TCP/IP、SNTP、FTP、BOOTP、MC 協議、歐姆龍 PLC 鏈接、KV STUDIO、EtherNet/IP?、PROFINET |
串行通信 | 通信規格 | 符合 RS-232C |
通信速度 | 9600、19200、38400、57600、115200 bps |
支持的協議 | No-protocol、MC 協議、SYSWAY、KV STUDIO |
USB | 通信規格 | 符合 USB 2.0 Full Speed |
額定 | 電源電壓 | 24 VDC ±10 % |
消耗電流 | 約 700 mA |
環境抗耐性 | 外殼防護級 | IP65 |
環境光照 | 日光:10,000 lux、白熾燈:6,000 lux、熒光燈:2,000 lux |
環境溫度 | 0 至 +45 °C |
存放環境溫度 | -10 至 +50 °C |
相對濕度 | 35 至 85 % RH (無凝結) |
存放環境濕度 |
使用環境 | 無塵或無腐蝕性氣體 |
抗震性 | 10 至 55 Hz、雙振幅 0.75 mm、X,Y,Z 方向各 3 個小時 |
重量 | 約 200 g |
