簡介

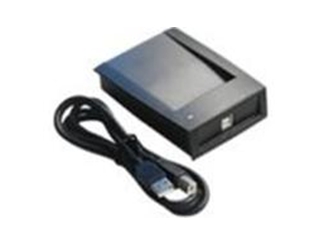

IVY220C是一款采用NXP公司高集成度讀卡芯片 MFRC400開發的IC卡讀寫器,采用4層PCB設計,具有高可靠性、良好的電磁兼容性能。產品完全兼容ISO15693協議,可對I.Code 2,Tag-it等卡片的讀寫操作。
模塊內部集成了ISO15693協議,開發人員只需通過通信接口發送簡單的命令便可以完成對IC卡的讀寫操作,而無需理解復雜的IC卡通信協議;詳盡的開發文檔和完善的開發例程可大大減少您的產品開發難度,縮短產品開發周期,幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中。
免責聲明
●開發預備知識
IVY220C系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用,但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。
●EMI與EMC
IVY220C系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合,用戶如有特殊要求,必然事先與我們聯系。
IVY220C系列模塊的EMC性能與用戶地板的設計密切相關,尤其是電源電路、I/O隔離、復位電路,用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性,但不對用戶最終應用產品的EMC性能提供任何保證。
●修改文檔的權利
廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY220C系列模塊相關文檔修改的權利。
●ESD靜電放電保護
IVY220C系列模塊部分元件內置ESD保護電路,但當模塊的惡劣的環境中使用時,依然建議用戶在設計底板時提供ESD保護措施。安裝IVY220C系列模塊時,為確保安全請先將積累在身體上的靜電釋放,如佩戴可靠接地的靜電環等;焊接過程中也應該注意釋放靜電,如確保焊接設備接地良好等。
IVY220C IC讀寫器具有以下特點:
◆四層PCB設計,具有高可靠性和良好的EMC性能;
◆頻率13.56MHz,支持ISO15693協議;
◆可對I.Code 2,Tag-it等卡片的讀寫操作;
◆讀卡距離遠,5~10cm;
◆多種通信接口,可選RS232、UART、USB2.0接口;
◆開發簡單,可提供詳盡的開發文檔和完善的C51應用例程;
◆提供開發包,可進行二次開發;
MFRC400開發的IC卡讀寫器IVY220C 電氣參數
2.1極限參數
工作溫度…………………………………………………………………………-20℃~+85℃
貯存溫度……………………………………………………………………… -40℃~+125℃
供電電壓(vcc to vss)…………………………………………………………-0.3V~+5.5V
相對濕度 ………………………………………………………………………… 5%~95%
注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。
2.2直流特性
測試條件Temperature=+25℃。
符號參數 測試條件 最小值 典型值 最大值 單位
VCC工作電壓/ 4.5 5.0 5.5 V
IDC1電流消耗正常模式110 115 125 mA
IDC2電流消耗待機模式20 22 35 mA
3. 通信協議
3.1UART通信接口
UART數據幀格式:1個起始位、8個數據位、無奇偶校驗位、1個停止位。
波特率:19200bps
主機每發送一個命令,模塊都有應答。正常通信時,一幀數據中,發送兩個字節數據的時間間隔不能大于6ms,若大于6ms,則作為超時處理。
3.2函數列表
3.2.1底層函數
命令函數說明
0x11GetInfo獲取模塊信息
0x21Antenna開關RF天線
0x81Inventorys 尋卡(多張卡),返回UID
0x82Inventory 尋卡(單張卡),返回UID
0x83StayQuiet 保持靜默
0x84Select 選擇
0x85ResetToReady復位準備
0x86ReadBlock 讀指定塊的數據
0x87WriteBlock 向指定的塊寫數據
0x88LockBlock 鎖定塊
0x89WriteAFI 寫AFI
0x8ALockAFI 鎖定AFI
0x8BWriteDSFID 寫DSFID
0x8CLock_DSFID 鎖定DSFID
0x8DGetSystemInformation獲取系統信息
0x8EGetMultipleBlockSecurity獲取多個塊安全狀態
MFRC400開發的IC卡讀寫器IVY220C應用
防盜與防偽,門禁考勤,,會議簽到,立體倉庫,智能停車場,電子票證
