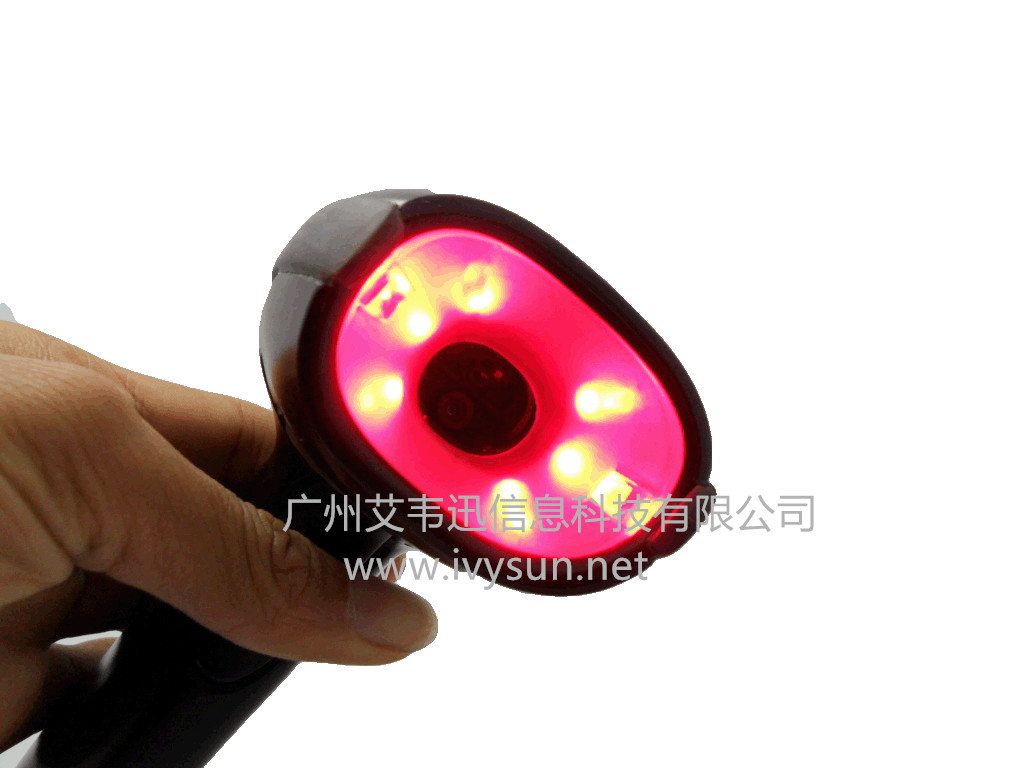

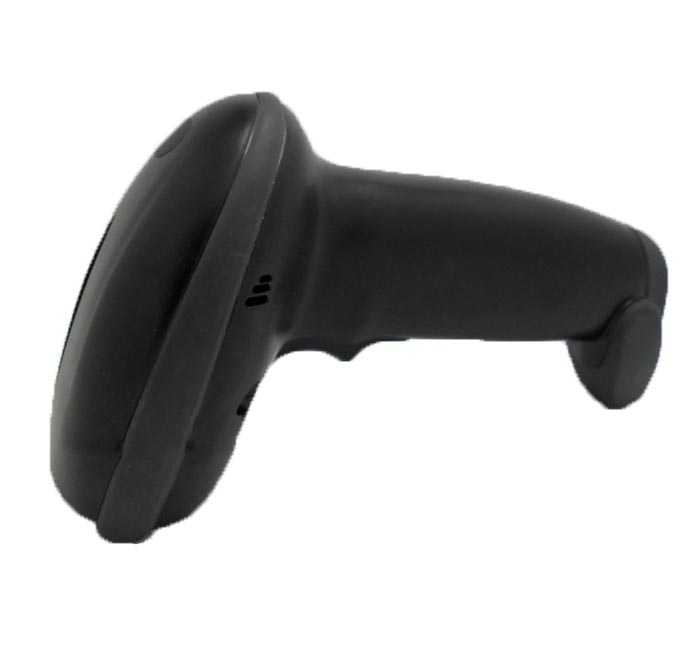

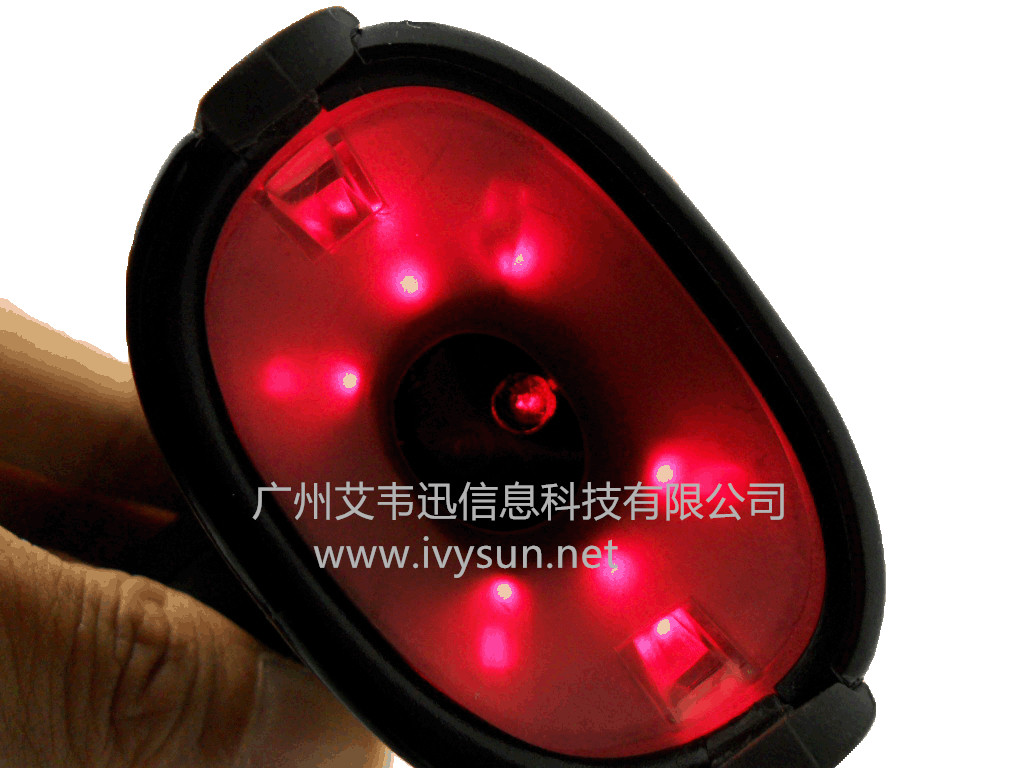

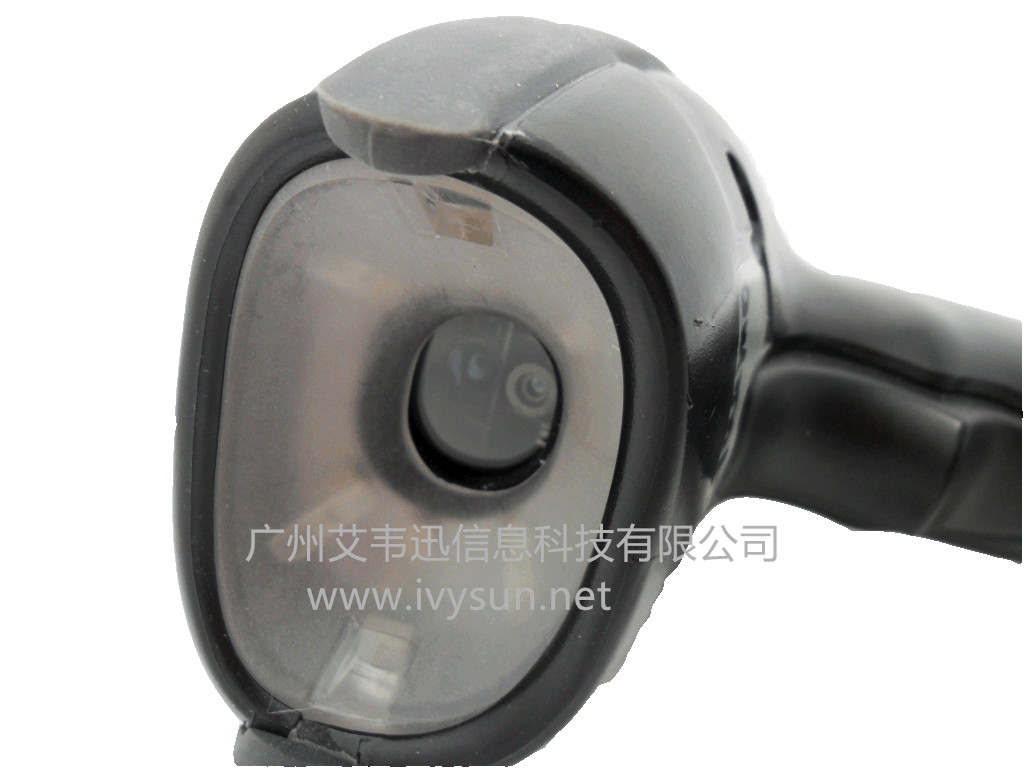

實物拍攝圖

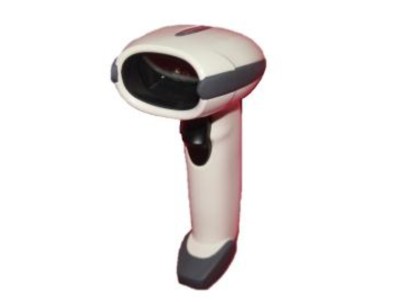

顏色選擇:白色、黑色
二維雕刻碼掃描槍IVYSUN DS6501-DPM是廣州艾韋迅信息有限公司推出的第一代DPM二維條碼讀取設備。6501-DPM系列手持式讀碼器,可以讀取基質上低對比度的二維碼,如金屬板、鑄件、塑料和電子元件。其環形光學視場經過優化,可以讀取線性條形碼和二維碼,包括具有挑戰性的標記,如由氣動式打標和激光/化學蝕刻等直接部件標記 (DPM) 方法創建的標記。適用于任何工業條形碼或二維碼,即使是難于辨認的低對比度的條碼。

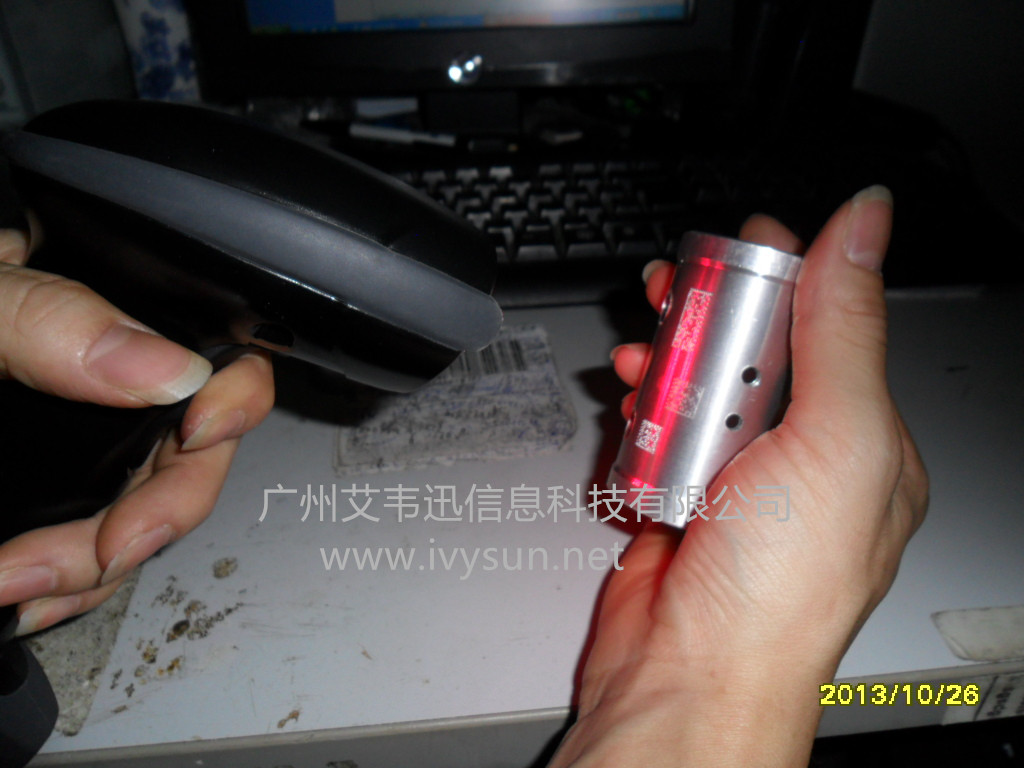

二維雕刻碼掃描槍DS6501-DPM測試現場實拍
二維雕刻碼掃描槍DS6501-DPM測試視頻拍攝
點擊上圖視頻 點擊上圖視頻 點擊上圖視頻
DS6501—DPM掃描曲面反光金屬雕刻碼
IVYSUN DS6501-DPM二維雕刻碼掃描槍擁有世界上領先的解碼算法和新穎的亮場照明??梢宰?501-DPM始終如一地以較高的讀取速度讀取被損壞、變形或其它具有挑戰性的直接標記碼(DPM碼)。 環形光學視場采用雙光學視場,可以可靠地讀取較大的一維條形碼和高密度二維碼。
除了蜂鳴器之外,視覺和振動指標也可以在嘈雜和敏感環境中對成功讀取進行靜默確認。人體工程學設計,小巧的外殼經過人體工程學設計,用戶在重復和高負荷應用中也能感到舒適。6501-DPM持久耐用的外殼采用緊湊耐用的設計,包覆成型的 IP54 外殼,能夠承受多次從 6 英尺(1.8 米)高的位置跌落到水泥地面上。
二維雕刻碼掃描槍DS6501-DPM特性優勢
■ 全向掃描模式:用戶無需費力對準條碼即可掃描
■ 尖端圖像處理: 通過優異的圖像處理功能和其他增強圖像處理的功能來獲得高品質的數碼圖像
■ 可以掃描多種聚焦: 根據應用提供了三種掃描版本(高密度、標準距離和激光鐳刻碼),提高生產力
■ 支持所有常見接口: 可輕松集成到您現有的技術環境中,易于遷移至新主機。
■ 支持手機屏幕條碼識讀: 可以直接識讀手機屏幕上電子票或優惠券
■ 環保材質: 使用醫用環保材質,使客戶放心接觸
■ 耐用設計:IP43 密封等級加耐摔規格,可承受從 6 英尺/1.83 m 的高度跌落至混凝土地面的沖擊力

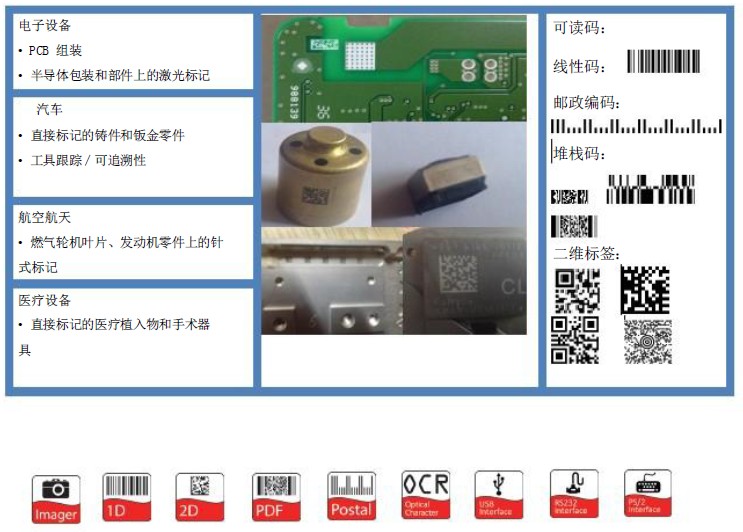

二維雕刻碼掃描槍應用案例
二維雕刻碼掃描槍DS6501-DPM規格參數表 (Spec Chart)
物理參數 Physical Characteristics
外觀尺寸
Dimensions 16.8 cm H x 10.2cm L x 7.1 cm W
重量 Weight (w/o cable) 170g
輸入電源 Power 5 VDC ± 10% @ 450 mA
性能參數 Performance Characteristics
光源 瞄準光點 Aimer: 617 nm LED
Light Source 照明 Illumination: 625 nm LEDs
視場
Field of View ;39° (H) x 25° (V)
Roll 0 - 360°
Pitch ± 65° or greater
Yaw ± 60° or greater
打印對比度 不低于25%
Print Contrast 25% minimum reflective difference
讀碼能力范圍 Symbology Decode Capability
1D UPC/EAN, UPC/EAN with supplementals, BooklandEAN, ISSN, UCC Coupon Extended Code, Code128, GS1-128, ISBT 128, Code 39, Code 39 FullASCII, Trioptic Code 39, Code 32, Code 93, Code11, Matrix 2 of 5, Interleaved 2 of 5, Discrete 2of 5, Codabar, MSI, Chinese 2 of 5, GS1 DataBarvariants, Korean 3 of 5, ISBT Concat
2D PDF417, MicroPDF417, Composite Codes, TLC-39,Data Matrix, Maxicode, QR Code, MicroQR, Aztec
Motion Tolerances Up to 25 in. / 63.5 cm per second
接口支持
Interfaces Supported
USB: HID Keyboard (default mode),COM Port Emulation
RS232: Standard
Minimum Resolution -SR: Code 39 4.8mil; UPC 60% 5 mil; PDF417 5 mil,Datamatrix 7.5 mil
-HD: Code 39 3 mil; UPC 60% 5 mil; PDF417 4 mil,Datamatrix 4.8 mil
電源 標準232版本提供電源
Power Supplies Power supplies are available for applications that do not supply power over the host cable
安規及認證 REGULATORY
電氣安全 UL60950-1 2nd ed, CSA C22.2 No. 60950-1 2nd ed,
Electrical Safety EN60950-1/IEC60950-1 2nd ed.
LED Safety IEC/EN60825-1:2001, IEC/EN62471:2006
EMI/RFI FCC Part 15 Class B, ICES-003 Class B, EN55022 Class B, EN55024
Environmental Compliant with RoHS directive 2002/95/EEC
質量保證 WARRANTY
在正常使用條件下,DS-6501的質保期是1年,具體的保修條款 和聲明內容,請向艾韋迅業務員索取。
用戶環境 User Environment
工作溫度
Operating Temp. 0° C to 40° C
存儲溫度
Storage Temp. -40° C to 70° C
濕度
Humidity 5% to 95%, non-condensing
抗摔性 承受多次1.8m高度跌落到混凝土地面
Drop Spec Withstands multiple 6 ft. drops to concrete
環境光免疫 室內照明1600 Lux 太陽光 86000 Lux
Ambient Light Immune to normal indoor lighting up to 1600 Lux.
Immunity Immune to sunlight up to 86,000 Lux.
附件 Accessories
免手持模式 暫無
Hands-Free Options TBD
讀碼距離 DECODE RANGES
Typical Performance* | Typical Working Ranges |
HD Focus Range | SR Focus Range | ER Focus Range |
Bar Code Type | Symbol Density | Near | Far | Near | Far | Near | Far |
Code 39 | 5.0 mil | 5mm | 90mm | 30mm | 120mm | 80mm | 180mm |
100% UPCA | 13.0 mil | 8mm | 200mm | 15mm | 350mm | 10mm | 480mm |
Code 39 | 20.0 mil | 8mm | 250mm | 15mm | 350mm | 20mm | 550mm |
PDF 417 | 6.8 mil | 5mm | 95mm | 10mm | 150mm | 70mm | 220mm |
Data Matrix | 10.0 mil | 5mm | 110mm | 10mm | 180mm | 65mm | 260mm |
QR Code | 20.0 mil | 10mm | 150mm | 10mm | 350mm | 20mm | 450mm |
Resolution 1D Code 39 | 2.8 mil (0.071mm) | 4.8 mil (0.122mm) | 4.8mil (0.122mm) |
Resolution 2D Data Matrix | 4.8 mil (0.122mm) | 6.6 mil (0.168mm) | 7.5mil (0.191mm) |
*讀碼距離跟條碼印刷質量和環境光照度有關,此處僅作參考。 |
*Performance may be impacted by bar code quality and environmental conditions |
