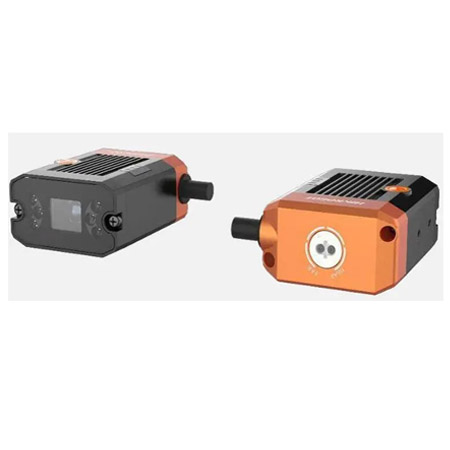

??礛V-SC2016EM 視覺傳感器內部植入高精度
定位與測量算法,可實現計數、有無、測量等
功能。可通過 SCMVS 進行監視和操作,通過
RS-232、以太網輸出工具結果,通過 IO 與上
下游工序配合。支持視覺工具多種結果輸出以
及自定義結果文本輸出。
??礛V-SC2016EM 視覺傳感器訂貨型號:
8 mm 焦距視覺傳感器:MV-SC2016EM-08S-WBN
12.4 mm 焦距視覺傳感器:MV-SC2016EM-12S-WBN
14.8 mm 焦距視覺傳感器:MV-SC2016EM-15S-WBN
??倒I(yè)智能相機MV-SC2016EM-08S-WBN特點:
采用嵌入式硬件平臺,可進行高速的圖像處理
植入高精度定位、測量算法,可實現計數、有無、測量等功能
IO 接口豐富,可接入多路輸入、輸出信號
狀態指示燈豐富,可實時查看設備狀態,方便調試與維護
光源設計巧妙,確保照明區域亮度均勻
支持 RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP 等多種通訊模式
??倒I(yè)智能相機MV-SC2016EM-08S-WBN參數:
型號 | 型號 | MV-SC2016EM-08S-WBN |
名稱 | SC2000E視覺傳感器,8mm鏡頭,160萬像素,黑白,手動調焦 |
工具 | 視覺工具 | 計數:斑點計數、邊緣計數、圖案計數 有無:圓有無、直線有無、斑點有無、邊緣有無、圖案有無 定位:位置修正 邏輯:條件判斷、邏輯判斷、字符比較、變量計算 測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測 識別:字符識別、注冊分類 |
方案能力 | 支持方案導入/導出,最多可存儲8個方案,40個模塊 |
通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP |
相機 | 傳感器類型 | CMOS,全局快門 |
像元尺寸 | 3.45 μm × 3.45 μm |
靶面尺寸 | 1/2.9" |
分辨率 | 1408 × 1024 |
最大采集幀率 | 60 fps |
動態范圍 | 71.4 dB |
信噪比 | 41 dB |
增益 | 0 ~ 15 dB |
曝光時間 | 16 μs ~ 1 sec |
像素格式 | Mono 8 |
黑白/彩色 | 黑白 |
電氣特性 | 數據接口 | Fast Ethernet(100Mbit/s) |
數字I/O | 17-pin M12接口提供供電、以太網、數字IO、串口功能:包含1路輸入(Line2),2路可配置I/O(Line0/1),1路輸出(Line3);1路RS-232 支持通過側面按鈕觸發設備 |
供電 | 12 ~ 24 VDC |
最大功耗 | 22 W@24VDC |
結構 | 鏡頭接口 | M12-mount,手動調焦 |
焦距 | 8 mm |
鏡頭罩 | 透明鏡頭罩 |
光源 | 白光 |
指示燈 | 電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS |
外形尺寸 | 46 mm × 57.6 mm × 25 mm |
重量 | 約220 g |
IP防護等級 | IP65 |
溫度 | 工作溫度0 ~ 50℃,儲藏溫度-30 ~ 70℃ |
濕度 | 20% ~ 95%RH無冷凝 |
一般規范 | 軟件 | SCMVS |
認證 | CE,KC |
??倒I(yè)智能相機MV-SC2016EM-08S-WBN行業:
3C,食藥品,物流、汽車零配件
