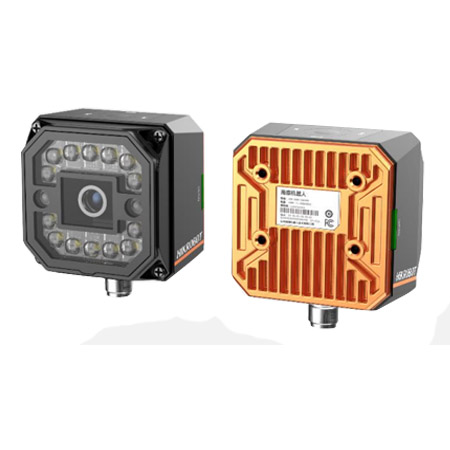

海康MV-SC3050M
500 萬像素黑白視覺傳感器
MV-SC3050M 視覺傳感器內部植入高精
度高效率視覺算法,可實現計數、有無、
測量、識別等功能??赏ㄟ^(guò) SCMVS 進行
監視和操作,通過 RS-232、以太網輸出
工具結果,通過 IO 與上下游工序配合。
支持視覺工具多種結果輸出以及自定義
結果文本輸出。
訂貨型號:
8 mm 焦距視覺傳感器:MV-SC3050M-08M-WBN
12.4 mm 焦距視覺傳感器:MV-SC3050M-12M-WBN
16 mm 焦距視覺傳感器:MV-SC3050M-16M-WBN
??礛V-SC3050M-08M-WBN 500萬像素8mm鏡頭工業相機特點:
采用嵌入式硬件平臺,可進行高速的圖像處理
植入高精度定位、測量、識別算法,可實現計數、缺陷、有無、定位等功能
IO接口豐富,可接入多路輸入、輸出信號
狀態指示燈豐富,可實時查看設備狀態,方便調試與維護
光源設計巧妙,確保照明區域亮度均勻
支持RS-232、TCP、UDP、FTP、Modbus、PROFINET、EtherNet/IP等多種通訊模式
??礛V-SC3050M-08M-WBN 500萬像素8mm鏡頭工業相機參數:
型號 | 型號 | MV-SC3050M-08M-WBN |
名稱 | SC3000視覺傳感器,8mm鏡頭,500萬像素,黑白,電動調焦 |
工具 | 視覺工具 | 計數:斑點計數、邊緣計數、圖案計數、輪廓計數 缺陷:異常檢測 有無:圓有無、直線有無、斑點有無、邊緣有無、圖案有無、輪廓有無 定位:標定、定位、位置修正 邏輯:分支控制、條件判斷、邏輯判斷、組合判斷、字符比較、變量計算 測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距測量 識別:字符識別、碼識別、注冊分類、注冊目標檢測 深度學習:目標檢測、分類 |
方案能力 | 支持方案導入/導出,最多可存儲32個方案 |
通訊協議 | RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP、MELSEC/SLMP、FINS、Keyence KV |
相機 | 傳感器類型 | CMOS,全局快門 |
像元尺寸 | 3.2 μm × 3.2 μm |
靶面尺寸 | 1/1.7" |
分辨率 | 2368 × 1760 |
最大采集幀率 | 30 fps |
動態范圍 | 71.4 dB |
信噪比 | 41 dB |
增益 | 0 dB ~ 15 dB |
曝光時間 | 60 μs ~ 1 sec |
像素格式 | Mono 8 |
黑白/彩色 | 黑白 |
電氣特性 | 數據接口 | Fast Ethernet(100Mbit/s) |
數字I/O | 17-pin M12接口提供供電、以太網、數字IO、串口功能:2個輸入信號(Line0/1),3個輸出信號(Line5/6/7),3個可配置輸入輸出(Line2/3/4),1個外部按鈕輸入(BUTTON) 輸出信號的NPN或PNP類型可配 |
供電 | 24 VDC |
最大功耗 | 48 W@24 VDC |
結構 | 鏡頭接口 | M12-mount,機械對焦 |
焦距 | 8 mm |
鏡頭罩 | 透明鏡頭罩,可選購半偏振鏡頭罩或全偏振鏡頭罩 |
光源 | 14顆LED:白色(默認出廠)/紅色/藍色/近紅外 |
指示燈 | 電源指示燈PWR,網絡指示燈LNK,狀態指示燈STS,結果顯示指示燈OK/NG |
外形尺寸 | 65.2 mm × 65.2 mm × 47 mm |
重量 | 約280 g |
IP防護等級 | IP67(正確安裝鏡頭以及線纜的情況下) |
溫度 | 工作溫度0 ~ 50℃,儲藏溫度-30 ~ 70℃ |
濕度 | 20% ~ 95%RH無冷凝 |
一般規范 | 軟件 | SCMVS |
認證 | CE,F(xiàn)CC,KC |
??礛V-SC3050M-08M-WBN 500萬像素8mm鏡頭工業相機行業:
3C,食藥品,汽車零配件
