CPU

32 bit RISC CPU

主記憶部分

RAM

32 MB(內部用戶區域14 MB)

Flash ROM容量

32 MB(內部用戶區域15 MB)

顯示部分

顯示方式

2.2 寸　TFT 彩色LCD　65,536 色

顯示點數

橫240 × 縱320 點陣(QVGA)

顯示字符種類

半角(英文、數字、片假名)　全角(簡體字(GB18030-2000)、繁體字(Big5))

最多可顯示字符數

16 點陣字體

半角(等倍)：30 位 × 20 行　全角(等倍)：15 位 × 20 行*1

24 點陣字體

半角(等倍)：20 位 × 13 行　全角(等倍)：10 位 × 13 行*1

32 點陣字體

半角(等倍)：15 位 × 10 行　全角(等倍)：7 位 × 10 行*1

背光燈

高亮度白色LED(可通過照度傳感器自動調光)

操作確認LED

大型條形LED(紅色、綠色、橙色)

鍵輸入部分

鍵種類

十字鍵1 個(4 個方向)、觸發鍵2 個、功能鍵3 個、多功能鍵2 個(L、R)、數據輸入鍵(數字鍵、ENT 鍵、清除鍵、減號鍵、小數點鍵)14 個、電源鍵1 個

背光燈

LED(橙色)

掃描器部分

光源

可見光半導體激光(655 nm)　輸出1.0 mW
2 類激光產品

讀取光源

―

指示器光源

掃描次數

100 次掃描/ 秒

最小分辨率

0.127 mm
安裝接觸閱讀附件(OP-84461)時：0.19 mm

讀取距離

(代表例)
55 至536 mm(窄條寬度1.0 mm)
35 至215 mm(窄條寬度0.25 mm)

PCS

0.45 以上(白色部分的反射率為70% 以上)

對應條形碼、對應代碼

JAN/EAN/UPC(支持附加代碼)、CODE128、GS1-128、CODE39、NW-7 (Codabar)、CODE93、ITF、工業2of5、COOP2of5、GS1 DataBar

光通信接口

標準

依據IrDA Ver.1.2 物理層

通信速度

9600/19200/38400/57600/115200 bps

串行通信接口

標準

符合RS-232C(使用專用連接線連接到電腦)

通信速度

9600/19200/38400/57600/115200 bps

USB 接口

標準

USB2.0 Full Speed(虛擬COM)

連接器形狀

USB Mini-B

通信速度

9600/19200/38400/57600/115200/230400/921600 bps

通信單元連接接口

標準

符合RS-232C

通信速度

最大 921600 bps(根據通信單元類別)

無線LAN

無線標準

―

IEEE802.11b/g/n

無線頻率

2.4 GHz(b、g、n：1 至13 ch)

通信距離

室內：預計約100 m、室外：預計約200 m

安全機制

安全：WEP(64/128 bit)/WPA/WPA2
WPA 加密方式：TKIP/AES
認證方式：PSK/EAP-TLS/PEAP-MSCHAP-V2

藍牙

無線標準

藍牙Ver2.1+EDR

無線頻率

2.4 GHz

支持輪廓

SPP，DUN-DT、HID(設備)

通信距離

預計約10 m

外部媒體

支持媒體

microSD/microSD (SDHC) 卡

支持容量

32 GB 以下

蜂鳴器

音階：16 個等級　　音量：3 個等級

振動功能

有

日歷、時鐘

年、月、日、時、分、秒自動日歷(截止至2079 年)　月行差±80 秒(常溫)

電源部分

使用標準可充電電池組(BT-B10)時

專用鋰離子電池組(3.7 V，1100 mAh)
連續使用時間：約 50 小時*2、循環壽命：約 500 次

專用鋰離子電池組(3.7 V，1100 mAh)
連續使用時間：約 20 小時*4、循環壽命：約 500 次

使用大容量可充電電池組(BT-B12)時

專用鋰離子電池組(3.7 V，1880 mAh)
連續使用時間：約 85 小時*2、循環壽命：約 500 次

專用鋰離子電池組(3.7 V，1880 mAh)
連續使用時間：約 35 小時*4、循環壽命：約 500 次

使用干電池組(BT-B15)時

七號電池 × 3 個(堿性干電池、鎳氫充電電池)
連續使用時間：堿性干電池：約 40 小時*2、鎳氫充電電池：約 30 小時*2

―

副電池

內置可充電鋰電池　備份時間：約1 小時

環境抗耐性

外殼防護級

IP54

環境溫度

使用 BT-B10/B12 時：-20 至 +50 °C (無凍結)、充電時為：0 至 +40 °C
使用 BT-B15 時：0 至 +50 °C (無凍結)

存放環境溫度

-20 至 +60 °C

相對濕度

35 至 85 % RH (無凝結)

存放環境濕度

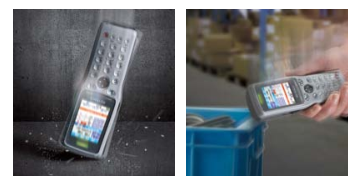

耐跌性能

混凝土上 2.0 m、安裝 (OP-84462) 防護罩時：混凝土上 2.5 m*3

EMI

VCCI　A 級

外形尺寸

安裝標準可充電電池組時：159 × 50.5 (46.4) × 30.3 (25) mm
安裝大容量可充電電池組時：159 × 50.5 (46.4) × 30.3 (30) mm
安裝干電池組時：159 × 50.5 (46.4) × 30.3 (30) mm
() 內為握柄部分

重量

安裝標準可充電電池組時：約 183 g
安裝大容量可充電電池組時：約 200 g
安裝干電池組時：約 201 g

CPU

32 bit RISC CPU

主記憶部分

RAM

64 MB(內部用戶區域16 MB)

Flash ROM容量

32 MB(內部用戶區域15 MB)

顯示部分

顯示方式

2.2 寸　TFT 彩色LCD　65,536 色

顯示點數

橫240 × 縱320 點陣(QVGA)

顯示字符種類

半角(英文、數字、片假名)　全角(簡體字(GB18030-2000)、繁體字(Big5))

最多可顯示字符數

16 點陣字體

半角(等倍)：30 位 × 20 行　全角(等倍)：15 位 × 20 行*1

24 點陣字體

半角(等倍)：20 位 × 13 行　全角(等倍)：10 位 × 13 行*1

32 點陣字體

半角(等倍)：15 位 × 10 行　全角(等倍)：7 位 × 10 行*1

背光燈

高亮度白色LED(可通過照度傳感器自動調光)

操作確認LED

大型條形LED(紅色、綠色、橙色)

鍵輸入部分

鍵種類

十字鍵1 個(4 個方向)、觸發鍵2 個、功能鍵3 個、多功能鍵2 個(L、R)、數據輸入鍵(數字鍵、ENT 鍵、清除鍵、減號鍵、小數點鍵)14 個、電源鍵1 個

背光燈

LED(橙色)

掃描器部分

光源

―

讀取光源

高亮度紅色LED

指示器光源

可見光半導體激光(655 nm)輸出390μW
1 類激光產品

掃描次數

―

最小分辨率

二維碼：0.191 mm　條形碼：0.127 mm*2

讀取距離

(代表例)
35 至270 mm (CODE39 窄條寬度 0.508 mm)
40 至190 mm (CODE39 窄條寬度 0.254 mm)
25 至205 mm(QR 單元尺寸 0.508 mm)
75 至140 mm(QR 單元尺寸 0.254 mm)

PCS

―

對應條形碼、對應代碼

JAN/EAN/UPC(支持附加代碼)、CODE128、GS1-128、CODE39、NW-7 (Codabar)、CODE93、ITF、工業2of5、COOP2of5、QR 碼、微型QR、DataMatrix (ECC200)、PDF417、GS1 DataBar、合成符號

光通信接口

標準

依據IrDA Ver.1.2 物理層

通信速度

9600/19200/38400/57600/115200 bps

串行通信接口

標準

符合RS-232C(使用專用連接線連接到電腦)

通信速度

9600/19200/38400/57600/115200 bps

USB 接口

標準

USB2.0 Full Speed(虛擬COM)

連接器形狀

USB Mini-B

通信速度

9600/19200/38400/57600/115200/230400/921600 bps

通信單元連接接口

標準

符合RS-232C

通信速度

最大 921600 bps(根據通信單元類別)

無線LAN

無線標準

―

IEEE802.11b/g/n

無線頻率

2.4 GHz(b、g、n：1 至13 ch)

通信距離

室內：預計約100 m、室外：預計約200 m

安全機制

安全：WEP(64/128 bit)/WPA/WPA2
WPA 加密方式：TKIP/AES
認證方式：PSK/EAP-TLS/PEAP-MSCHAP-V2

藍牙

無線標準

藍牙Ver2.1+EDR

無線頻率

2.4 GHz

支持輪廓

SPP，DUN-DT、HID(設備)

通信距離

預計約10
