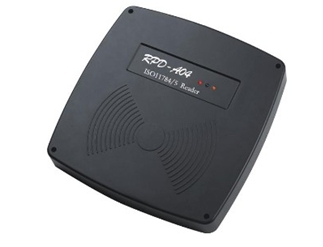

遠距離電子標簽閱讀器IVY-A04具有以下特點:
◆產品支持對EM4305,S256,T5577等符合ISO11784/ISO11785的讀取操作;
◆支持ISO11784/5標準;
◆尺寸:260mm X 260mm X 35mm;
◆工作電壓:12V-DC,工作電流:<150mA;
◆UART,RS232,RS485多種接口可選;
◆讀卡距離遠:讀動物耳標40cm以上;
◆穩定性高,可自動適應各種環境,長期使用不會漂移;
◆可靠性高,ESD保護,防浪涌保護;
遠距離電子標簽閱讀器IVY-A04電氣參數
2.1極限參數
工作溫度…………………………………………………………………………-20℃~+85℃
貯存溫度……………………………………………………………………… -40℃~+125℃
供電電壓(vcc to vss)……………………………………………………………-0.3V~+4.2V
管腳對地電壓……………………………………………………………………-0.3V~+5.8V
每個管腳最大IOL………………………………………………………………… ±2mA
相對濕度 ………………………………………………………………………… 5%~95%
注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。
2.2直流特性
測試條件Temperature=+25℃。
表 3.1設備直流特性表
符號參數測試條件最小值最大值單位
VCC工作電壓2.73.6V
IDC1電流消耗正常模式80105mA
IDC2電流消耗待機模式μA
VIL輸入低電平VSSVSS+0.6V
VIH輸入高電平0.8VCCVCCV
VOL輸出低電平I(OLMAX)=-6mAVSSVSS+0.6V
VOH輸出高電平I(OHMAX)=6mAVCC-0.6VCCV
3. 接線說明
紅色 DC12V ~18V
黑色 地
黃色 RS485 A(R+)
綠色 RS485 B(R-)
棕色 保留
白色 保留
4. 通信協議
IVY-A04使用的是字符串傳輸格式。默認RS485地址為0x01,波特率為19200,8個數據位,1個停止位,無校驗位;默認狀態下蜂鳴器打開。
