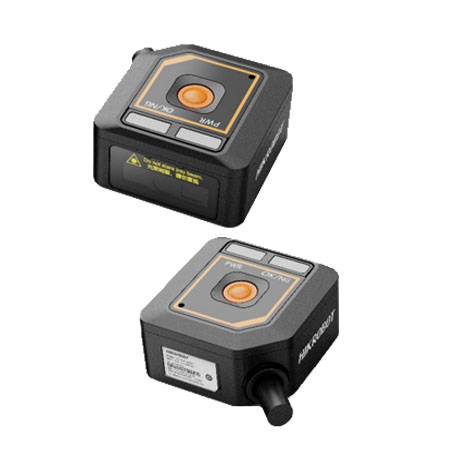

??礛V-SC1008M 視覺傳感器內部植入高精度定位
與測量算法,可實現計數、有無、測量等功能。
可通過 SCMVS 進行監視和操作,通過 RS-232、
以太網輸出工具結果,通過 IO 與上下游工序配
合。支持視覺工具多種結果輸出以及自定義結果
文本輸出。
訂貨型號:
? 標準距離設備:MV-SC1008M-05S-WBN-SR
? 近距離設備:MV-SC1008M-05S-WBN-NR
??礛V-SC1008M 80萬像素黑白視覺傳感器特點:
小型化,適應各類型機臺及緊湊工位
采用嵌入式硬件平臺,可進行高速的圖像處理
植入高精度高效率視覺算法,可實現計數、有無、測量、識別等功能
自帶激光瞄準,明確指示目標視野,安裝調試快捷
提供指示燈提示操作狀態,便于現場調試
支持 Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP、串口等多種通訊模式
海康MV-SC1008M 80萬像素黑白視覺傳感器參數:
型號 | 型號 | MV-SC1008M-05S-WBN-SR |
名稱 | SC1000視覺傳感器,5mm鏡頭,80萬像素,黑白,對焦距離240mm; |
工具 | 視覺工具 | 計數:斑點計數、邊緣計數、圖案計數 有無:圓有無、直線有無、斑點有無、邊緣有無、輪廓有無 定位:位置修正 邏輯:條件判斷、邏輯判斷、組合判斷、變量計算 測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測 識別:注冊分類 |
方案能力 | 支持方案導入/導出,最多可存儲8個方案,40個模塊 |
通訊協議 | Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客戶端、TCP服務端、串口、MELSEC/SLMP、FINS、基恩士KV |
相機 | 傳感器類型 | CMOS,全局快門 |
像元尺寸 | 2.7 μm × 2.7 μm |
靶面尺寸 | 1/4" |
分辨率 | 1024 × 768 |
最大采集幀率 | 15 fps |
動態范圍 | 66 dB |
信噪比 | 40 dB |
增益 | 1 ~ 15 dB |
曝光時間 | 60 μs ~ 7000 μs |
像素格式 | Mono 8 |
黑白/彩色 | 黑白 |
電氣特性 | 數據接口 | Fast Ethernet(100Mbit/s) |
數字I/O | 綠色端子提供供電、數字IO、串口功能:包含1路輸入(IN0),1路輸出(OUT0),1路RS-232 支持通過頂面按鈕觸發設備 |
供電 | 12 ~ 24 VDC |
典型功耗 | 3 W@12 VDC |
結構 | 鏡頭接口 | M5-mount |
焦距 | 4.9 mm |
工作距離 | 240 mm |
鏡頭罩 | 透明鏡頭罩 |
光源 | 白光LED |
瞄準器 | 十字激光 |
指示燈 | 電源指示燈PWR,結果顯示指示燈OK/NG |
外形尺寸 | 38 mm × 38 mm × 19 mm |
重量 | 約40 g(不含線纜) |
IP防護等級 | IP54 |
溫度 | 工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C |
濕度 | 20% ~ 95%RH無冷凝 |
一般規范 | 軟件 | SCMVS |
認證 | CE,KC |
型號 | 型號 | MV-SC1008M-05S-WBN-NR |
名稱 | SC1000視覺傳感器,5mm鏡頭,80萬像素,黑白,對焦距離120mm; |
工具 | 視覺工具 | 計數:斑點計數、邊緣計數、圖案計數 有無:圓有無、直線有無、斑點有無、邊緣有無、輪廓有無 定位:位置修正 邏輯:條件判斷、邏輯判斷、組合判斷、變量計算 測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測 識別:注冊分類 |
方案能力 | 支持方案導入/導出,最多可存儲8個方案,40個模塊 |
通訊協議 | Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客戶端、TCP服務端、串口、MELSEC/SLMP、FINS、基恩士KV |
相機 | 傳感器類型 | CMOS,全局快門 |
像元尺寸 | 2.7 μm × 2.7 μm |
靶面尺寸 | 1/4" |
分辨率 | 1024 × 768 |
最大采集幀率 | 15 fps |
動態范圍 | 66 dB |
信噪比 | 40 dB |
增益 | 1 ~ 15 dB |
曝光時間 | 60 μs ~ 7000 μs |
像素格式 | Mono 8 |
黑白/彩色 | 黑白 |
電氣特性 | 數據接口 | Fast Ethernet(100Mbit/s) |
數字I/O | 綠色端子提供供電、數字IO、串口功能:包含1路輸入(IN0),1路輸出(OUT0),1路RS-232 支持通過頂面按鈕觸發設備 |
供電 | 12 ~ 24 VDC |
典型功耗 | 3 W@12 VDC |
結構 | 鏡頭接口 | M5-mount |
焦距 | 4.9 mm |
工作距離 | 120 mm |
鏡頭罩 | 透明鏡頭罩 |
光源 | 白光LED |
瞄準器 | 十字激光 |
指示燈 | 電源指示燈PWR,結果顯示指示燈OK/NG |
外形尺寸 | 38 mm × 38 mm × 19 mm |
重量 | 約40 g(不含線纜) |
IP防護等級 | IP54 |
溫度 | 工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C |
濕度 | 20% ~ 95%RH無冷凝 |
一般規范 | 軟件 | SCMVS |
認證 | CE,KC |
??礛V-SC1008M 80萬像素黑白視覺傳感器應用:
3C,食藥品,汽車零配件
