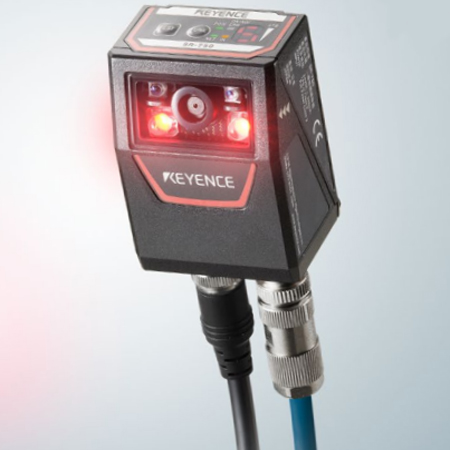

型號 | SR-750HA*1 | SR-750*1 | SR-751*1 | SR-752*1 |
類型 | 高分辨率 | 近距離 | 中距離 | 長距離 |
接收器 | 傳感器 | CMOS 圖像傳感器 |
像素數 | 752 x 480 像素 |
照明 | 光源 | 紅色LED |
激光指示器 | 光源 | 可見半導體激光,波長660 nm |
輸出 | 60 μW |
脈沖持續時間 | 200 μs |
激光分類 | 1 類激光產品 IEC60825-1、FDA(CDRH) Part 1040.10*2) |
讀取規格 | 最小分辨率 | 二維條碼 | 0.082 mm | 0.127 mm | 0.19 mm | 0.19 mm 0.33 mm (安裝SR-75L4時) 0.5 mm (安裝SR-75L6時) |
條碼 | ― | 0.127 mm | 0.17 mm 0.22 mm (安裝SR-75L4時) 0.33 mm (安裝SR-75L6時) |
支持的符號 | 2D | QR、 MicroQR、 DataMatrix (ECC200)、 GS1 DataMatrix、PDF417、MicroPDF、 Composite Code (CC-A、CC-B、CC-C) |
條碼 | ―*3 | GS1DataBar,CODE39,ITF,NW-7 (Codabar),CODE128,GS1-128,JAN/EAN/UPC,CODE39 FullASCII, CODE93,2of5 (Industrial 2of5),COOP 2of5,Trioptic CODE39 |
讀取距離 (典型示例) | DataMatrix QR | 22 至 50 mm (單元尺寸 = 0.25 mm) | 40 至 80 mm (單元尺寸 = 0.25 mm) | 45 至 165 mm (單元尺寸 = 0.5 mm) | 180 至 305 mm (單元尺寸 = 0.5 mm) 300 至 490 mm (單元尺寸 = 0.5 mm) (安裝SR-75L4時) 460 至 690 mm (單元尺寸 = 0.5 mm) (安裝SR-75L6時) |
條碼 | ― | 30 至 100 mm (窄條寬度 = 0.33 mm) | 45 至 195 mm (窄條寬度 = 0.5 mm) | 180 至 330 mm (窄條寬度 = 0.5 mm) 250 至 540 mm (窄條寬度 = 0.5 mm) (安裝SR-75L4時) 400 至 760 mm (窄條寬度 = 0.5 mm) (安裝SR-75L6時) |
焦距 | 38 mm | 60 mm | 100 mm | 250 mm 400 mm (安裝SR-75L4時) 600 mm (安裝SR-75L6時) |
讀取查看范圍(焦距) | 26.6 mm x 17.0 mm | 42.5 mm x 27.1 mm | 70.6 mm x 45.0 mm | 65.0 mm x 41.5 mm 108 mm x 69 mm (安裝SR-75L4時) 165 mm x 106 mm (安裝SR-75L6時) |
I/O 規格 | 控制輸入 | 點 | 2 |
輸入類型 | 雙向電壓輸入 |
最大額定值 | 26.4 VDC |
最小ON 電壓 | 15 VDC |
最大OFF 電流 | 0.2 mA 或更低 |
控制輸出 | 點 | 3 |
輸出類型 | 光MOS 繼電器輸出 |
最大額定值 | 30 VDC |
最大負載電流 | 1 個輸出:50 mA 或更低,共計3 個輸出:100 mA 或更低 |
OFF 時的泄露電流 | 0.1 mA 或更低 |
ON 時的殘余電壓 | 1 V 或更低 |
以太網 | 通訊標準 | 10BASE-T/100BASE-TX |
支持的協議 | TCP/IP、FTP、SNTP、BOOTP、EtherNet/IP?、PROFINET、MC 協議、KV STUDIO |
串行通訊 | 通訊標準 | 符合RS-232C |
傳輸速度 | 9600、19200、38400、57600、115200 bps |
支持的協議 | 無協議、MC 協議、SYSWAY、KV STUDIO |
額定 | 電源電壓 | 控制端口:24 VDC ±10 % 或 以太網端口:PoE TypeA/B 36 至 57 V (不能同時支持)*4 |
消耗電流 | 控制端口: 220 mA 以下 (當使用 24 V 直流電源時) 以太網端口: 2 類 PoE*5 |
環境抗耐性 | 外殼防護級 | IP65 |
環境光照 | 陽光:10,000 lux、白熾燈:6,000 lux、熒光燈:2,000 lux |
環境溫度 | 0 至 +45 °C |
存放環境溫度 | -10 至 +50 °C |
相對濕度 | 35 至 95 % RH (無凝結) |
存放環境濕度 |
使用環境 | 無塵或無腐蝕性氣體 |
抗震性 | 10 至 55 Hz、雙振幅 1.5 mm、55 至 500 Hz、加速度 5G、X,Y,Z 方向各 3 個小時 |
重量 | 約 160 g | 約 175 g 約 185 g (安裝SR-75L4/L6時) |
